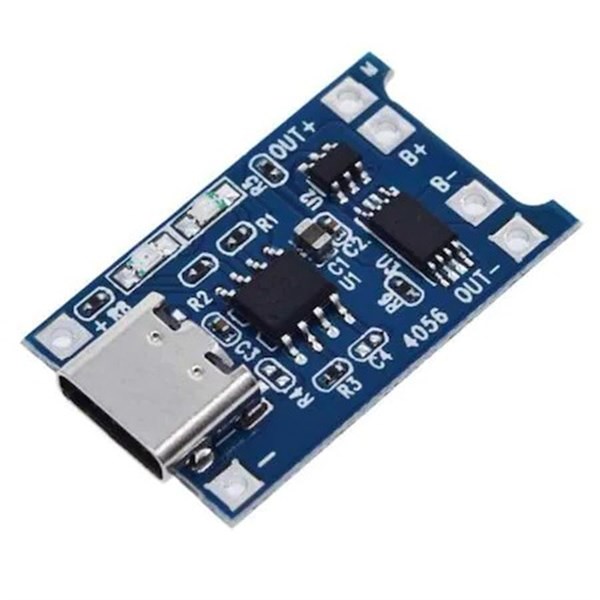

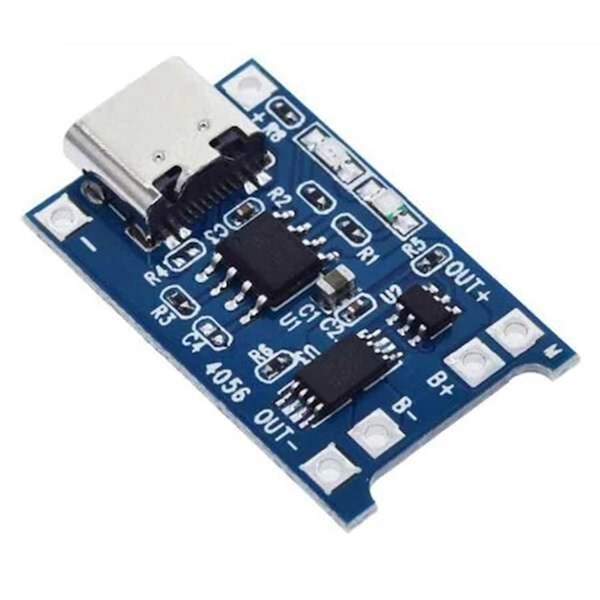

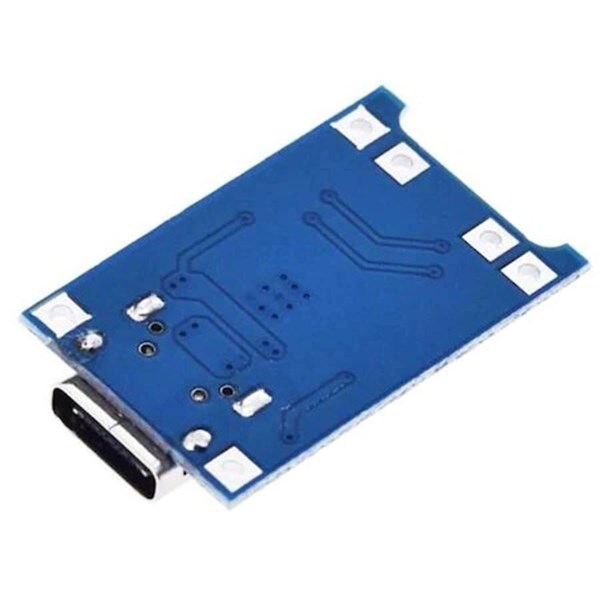

TP4056 korumalı şarj devresi; 3.7V (1S) değerindeki lityum pilleri şarj etmenize olanak sağlayan bir şarj devresidir. Lipo piller Li-ion 18650 piller bu modül ile kolaylıkla şarj edilebilir. Üzerinde yer alan koruma devresi sayesinde aşırı şarj ve ters bağlantı gibi problemlere karşı pilinizi korur.
TP4056 Özellikler:
Şarj metodu: CCCV [Constant Current-Constant Voltage (Sabit Akım - Sabit Gerilim)]
Şarj ucu: Type-C
Harici input besleme padleri (IN + ve IN-)
Giriş Voltajı: 5V
Şarj Voltajı: 4.2V
Şarj Akımı: 1A max.
Şarj bittiğinde yeşil led yanmaktadır.
Şarj olurken kırmızı led yanmaktadır.
Ters bağlantı Koruması
Koruma entegresi: S8205A
Aşırı deşarj koruma gerilimi: 2.5V
Aşırı akım koruması: 3A
Kart ölçüleri: 25-19-10mm
