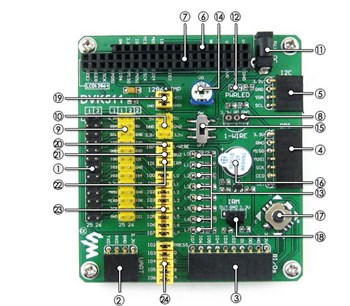

DVK511, Raspberry Pi için tasarlanmış bir genişletme kartıdır, harici aksesuar kartlarını bağlamak için çeşitli bileşenleri ve arayüzleri entegre eder. Raspberry Pi değerlendirme ve geliştirme için idealdir.
- RPI ile bağlantı için pinheaders
- UART arayüzü: RS232, RS485, USB TO UART, vb. UART modüllerine kolayca bağlanır.
- 8I / Os arayüzü: 8 Düğmeler gibi, G / Ç tarafından kontrol edilen modüllere kolayca bağlanır
- SPI arayüzü: AT45DBXX Dataflash vb. Gibi SPI modüllerine kolayca bağlanır.
- I2C arayüzü: PCF8574 Genişletme Modülü, PCF8563 RTC Modülü vb. I2C modüllerine kolayca bağlanır.
- Karakter LCD arayüzü: LCD1602 gibi karakter LCD"lerini bağlamak için
- Grafik LCD arayüzü: 2,2 inç LCD veya LCD12864 gibi grafik LCD"leri bağlamak için
- ONE-WIRE arayüzü: sıcaklık sensörü (DS18B20), elektronik kayıt numarası (DS2401), vb. ONE-WIRE cihazlarına (TO-92 paketi) kolayca bağlanır
- RPi GPIO konnektörleri
- Güç girişi / çıkışı
- 5V DC jakı
- Güç göstergesi
- Kullanıcı LEDleri
- Potansiyometre: 2.2 inç LCD arka ışık ayarı için veya LCD12864, LCD1602 kontrast ayarı için
- Güç düğmesi
- Buzzer
- Joystick: beş konum
- Kızılötesi alıcı
- LCD seçimi atlamacı
- LCD12864 için kısa atlamacı
- jumper"ı 2.2 inç LCD için açın
- Tek telli atlamacı
- Zil atlama
- Kızılötesi atlama
- Kullanıcı LED"leri atlamacı
- Joystick atlama teli
Yukarıdaki jumperlar için:
- Örnek kodda kullanılan giriş / çıkışlara bağlanmak için jumper"ı kısaltın
- Diğer özel pinlere bağlantı teli telleriyle bağlanmak için bağlantı kablosunu açın
Geliştirme Kaynakları
Kullanıcı Kılavuzu CD’si aşağıdaki gibi listelenen geliştirme kaynaklarını içerir:
- Kullanım kılavuzu
- Şematik (PDF)
- C"deki örnekler (Linux API kaynak kodu)
- Geliştirme belgeleri (Raspbian konfigürasyonu, C kütüphanesi kurulumu)
- Raspbian (RPI için yapılandırılmış sistem görüntüsü)
C"deki örnekler:
- LED (G / Ç)
- JOYSTICK (G / Ç)
- 8 Butonlar (I / O)
- IRM (G / Ç)
- PL2303 (UART)
- DS18B20 (1-KABLOLU Termometre)
- PCF8574 (I2C G / Ç Genişlemesi)
- AT45DBXX (SPI FLASH)
- LCD22 (SPI LCD)
- LCD12864 (SPI LCD)
- LCD1602 (G / Ç LCD)
- BUZZER (PWM)
