Ürün Açıklaması :

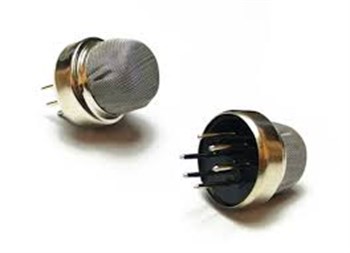

MQ-2 gaz sensörü 300 ile 10.000 ppm konsantrasyonlarda yanıcı gaz ve sigara dumanını algılayacak türden bir sensördür.
Çıkış olarak ortamdaki gazın durumuna göre verdiği analog voltaj bilgisi sensörü kullanmayı oldukça kolaylaştırmaktadır.
H pinlerine 5V besleyerek sensörün yeterince ısınmasını ve böylece tam olarak ve doğru ölçümlerle çalışmasını sağlarsınız.
A veya B pinine 5V gerilim uygulamak sesnörün diğer pinleri üzerinden analog voltaj vermesine sebep olur.
Sensörün hassasiyetini, toprak ile sensörün çıkış pini arasına bağlayacağınız direnç değeri ile orantılı olarak değiştirebilirsiniz.
Bu direnç değeri yapacağınız uygulamaya göre değişkenlik gösterebilir, bunanla ilgili hesaplamalara datasheet"ten ulaşabilirisiniz.
Örnek bir başlangıç değeri olarak 20 k? bir direnç kullanabilirsiniz.
