Açıklama

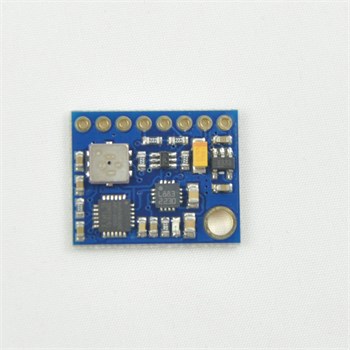

Bu IMU 10DOF,LSM303d, L3GD20 ve BMP180 sensörlerine dayanan bir hareket izleme modülüdür. LSM303D, bir 3D dijital doğrusal ivme sensörü ve bir 3D dijital manyetik sensör içeren bir sistem paketidir. L3GD20, düşük güçlü üç eksenli bir açısal hız sensörüdür. Dijital bir arayüz (I2C/SPI) aracılığıyla dış dünyaya ölçülen açısal hızı sağlayabilen bir algılama elemanı ve bir I2C arayüzü içerir. Bmp180, tüketici uygulamaları için yeni nesil yüksek hassasiyetli dijital basınç sensörleri olan bmp085"in işlev uyumlu halefidir. Bmp180"in ultra düşük güç, alçak gerilim elektroniği, cep telefonlarında, PDA"larda, GPS navigasyon cihazlarında ve dış mekan ekipmanlarında kullanım için optimize edilmiştir. Hızlı dönüşüm süresinde sadece 0.25 m"lik düşük irtifa gürültüsü ile BMP180 üstün performans sunar.
I2C arayüzü, bu modülün bir Mikrodenetleyici ile kolay sistem entegrasyonu kurmasına olanak sağlar. Kendi yap projelerinde veya örnek olarak Quadcopter, kendi kendini dengeleyen Robot vb. projelerinizde kullanabilirsiniz.
Özellikler
±2/±4/±8/±12 Gauss dinamik olarak seçilebilir manyetik tam ölçekli
±2/±4/±6/±8/±16 g dinamik olarak seçilebilir doğrusal ivme tam ölçekli
Üç seçilebilir tam ölçekler (250/500 / 2000dps)
Basınç aralığı: 300 ila 1100hpa (deniz seviyesinden + 9000m ila-500m)
I2C arayüzleri
Güç kaynağı: 3-5 V
Uygulama
Serbest düşme algılama
Oyun ve sanal gerçeklik giriş cihazları
Titreşim İzleme
GPS navigasyon sistemleri
Ev aletleri ve robotik
Hava durumu
