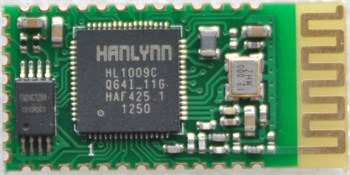

Bluetooth Modül HC-09

Bu modül ile bluetooth uygulamaları yapabilirsiniz. Bu kart çiftli master kullanımında bluetooth protokol 4.0ü kullanır.

Üzerinden kendi anteni bulunur harici anten gerektirmez. Kart üzerine lehimlenerek kullanılır. Kablo girecek pin girişleri bulunmaz.

Özellikler

• Modül boyutları: 27mm x 13 mm x 2mm
• TXD: serial port, 3.3V TTL seviyesi verici
• RXD: serial port, 3.3V TTL seviyesi alıcı
• CTS: seri akış,desteklenmiyor
• RTS: seri akış, desteklenmiyor
• DC: simülasyon, clock pini tetikleyici
• DD: simülasyon, veri yolu kaydedici
• RST: reset pini, en az 5ms sinyal gerektirir
• VCC: modülün besleme voltajı, DC 3.3V güç kaynağı, güç kaynağı en az 100mA verebilmeli. Çalışma voltajı aralığı: 2.0V~3.6V.
• LED: modülün gösterge ledi, mantıksal 1 çıkış, led kullanımı için seri direnç bağlamak gerekir
• KEY: giriş pini, dahili aşağı çekme direnci. Bu pin mantıksal 1 çıkışlı pine bağlanır, hostun slave olarak kayıt tutması için
• PIO: genişletilmiş master-slave mode seçimi için kullanılır, slave için ilk başta yukarı çekme direncine ayarlıdır
• Host kullanımı için harici aşağı çekme direnci 1K ohm olarak toprağa bağlıdır.

Desteklediği bant aralığı

• 1200
• 2400
• 4800
• 9600 (ilk ayar)
• 19200
• 38400
• 57600
• 115200
